UniCAD 솔루션캐드 시스템의 진보된 솔루션

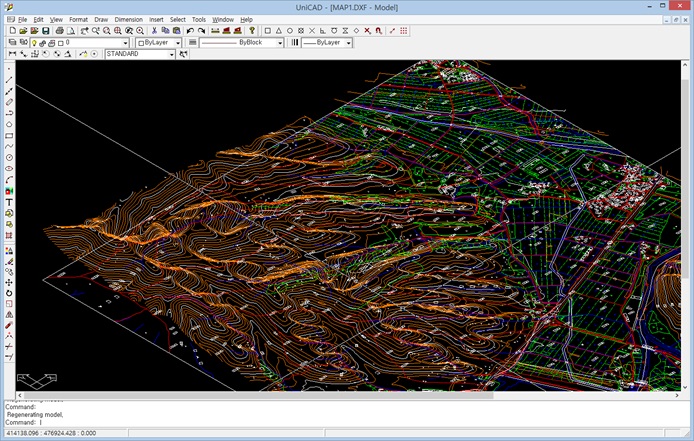

1.유니캐드 실행화면

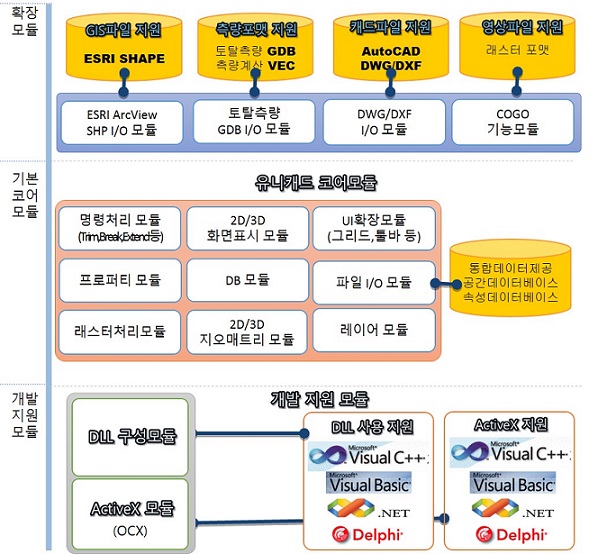

2.유니캐드 아키텍쳐 구성도

UniCAD의 개요
  • C++언어기반으로 개발되어 일반적인 캐드 시스템의 기능을 100%호환 가능하도록 개발
  • 각종 닷넷 개발언어인 C#, Visual Basic과 Delphi개발언어를 지원하여 시스템 간의 공통기능 재구성, 통합포맷 구현을 동시 수행

UniCAD 엔진사양
  • 진보된 GEO R(*)-Btree Spatial 엔진으로 대형 공간 데이터처리
  • 다양한 외부데이터파일 지원(Autocad 2.5-2008 DWG/DXF, ESRI Shape, Mapinfo등)
  • 다양한 이미지파일의 중첩표시를 위한 래스터 이미지 중첩표시기능 지원( Jpeg, Tiff, Gif, Bmp, Pcx, etc … )
  • 전문적인 GIS 또는 Desktop Mapping용 그래픽 오브젝트 제공
  • 시스템 메모리가 허용되는 한도 내의 제한 없는 레이어 사용
  • 다중 창 생성지원 및 색인윈도우에 의한 다양한 지도도면 조회
  • 다양한 데이터베이스 연결기능 제공
  • 다양한 좌표 체계 및 투영법, 사용자투영법 지원
  • 캐드수준의 강력한 도형 편집기능 지원
  • 폴리곤 연산지원(Union, XOR, Subtrct, Split 등)
  • 지능적인 오브젝트 스냅지원(Smart Object Snaping)
  • 엔티티 편집을 위한 Break, Trim, Fillet, Break
  • Layout Window창에 의한 한국형 출력기능 지원
  • 기존의 데이터 내의 블록을 재 사용할 수 편리한 심볼 편집기 제공
  • 비주얼 쿼리 빌더에 의한 GEO SQL(SQL-92규격지원)로써 도형속성 정보 질의 지원
  • 응용 어플리케이션 개발 지원을 위한 DLL, ActiveX 형태의 컴포넌트 제공으로 Visual C++, Visual Basic, C#, 델파이 등의 주요 언어로 개발가능

UniCAD 주요기능
  • 엔티티 지원목록
    • 포인트 타입 : Point2d & Point3d, Integer & Double Array, Point2d & Point3d Array
    • 엔티티 타입 : Arc, Block, Circle, Ellipse, Entity, Hatch, Image, Line, Point, Polygon, Polyline, Raster Image, Rectangle, Table, Text
  • 편집기능 지원목록
    • 기본기능 - 복사, 잘라내기, 중복삭제, 삭제
    • 추가기능 - 회전, 확장하기, 스트레치, 끊기, 크기조정, 길이조정, 거울, 이동, 오프셋, 결합, 모따기, 모깍기 , 선택세트, 필터, 배열
    • 확장기능 - 합집합, 차집합, 교집합
  • 커맨드 지원목록
    • 레이어 : Layer, Color, Osnap, Viewport, LineType, LineStyle, TextStyle, FaceStyle, PointStyle
    • 선택 : Filter, Select
    • 분할 : Divide, Measure
    • 인쇄 : 인쇄미리보기, PlotSettings
  • 확장 서비스 지원목록
    • 서비스목록 : 어플리케이션, 데이터베이스, 컴포넌트 모델, 커스터마이제이션, 스내핑, 에디터, 지오메트리, 플로팅, 런타임, 윈도우, 툴 팔레트
    • 데이터 : Export, Expression, Extraction, Import, Utility
    • 사용자UI : 2D/3D 그래픽스 인터페이스, 사용자UI

다국어 지원가능
  • 해외업무 지원용 다국어 지원
    • 유니캐드엔진 메시지 표시에 다국어 지원가능
    • "Language" 서브폴더에 지원 언어별 파일 존재
    • 한국어(기본)외에 영어 지원
    • 타 언어 수요발생 시 다국어 파일을 추가하여 손쉬운 변환 모듈 추가 가능
